Johdanto[muokkaa]

HUOM! TÄLLÄ SIVULLA SAATTAA ESIINTYÄ EPÄJOHDONMUKAISUUTTA

Aiheeseen liittyviä sivuja[muokkaa]

Applikaatiot[muokkaa]

Google Maps ja iPhone[muokkaa]

  • Google-karttoja voi ladata etukäteen offline-käyttöä varten, mutta itse tehtyjä Google-karttoja, joihin on merkitty paikkoja ja reittejä, ei voi ladata? (12/2017). iPhonen maps.me -applikaatiolla nämä saa offline-tilassa myös näkymään.
  1. Tietokoneen selaimessa Google-kartoissa otsikon vieressä on pystyssä kolme pistettä, josta aukeavasta valikosta valitse Export to KML/KMZ > Valitse Export to a .KML file > Download
  2. Muuta latautuneen tiedoston päätteksi .kml, poistamalla .xml-pääte tiedostonimestä.
  3. Avaa tietokoneella iTunes > iPhone > File Sharing > maps.me
  4. Vedä kml-tiedosto maps.me-kansioon, sen juurihakemistoon.
  5. Avaa puhelimessa maps.me ja paikat näkyvät kartalla. (Tarvittaessa lopeta maps.me ja käynnistä uudelleen.)

Kompassi[muokkaa]

  • GLOBAL –merkitty neula (needle) tarkoittaa että kompassin neula ei magnetisoidu ja se käy kaikkialla maailmassa.
  • 1A, 1B – Suomi, 2 Marokko, 3 päiväntasaaja, 4 .., 5 ..
  • HUOM! Kompassin pitkäaikainen altistuminen sähkölaitteille, stereoiden kovaäänisille, veistille, metallille ja muille magneeteille voi aiheuttaa pysyviä muutoksia kompassin tarkkuuteen. Lisäksi hyönteiskarkotteet tai aurinkovoiteet voivat vaikuttaa merkintöihin.

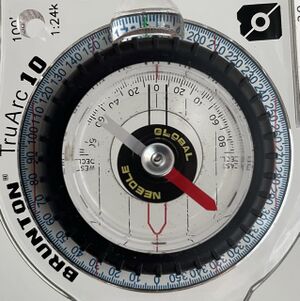

Brunton TruArc -kompassi[muokkaa]

  • Magnetic Declination (eranto?) säätö: Paina peukalon ja etusormen välissä lasia neulan akselin kohdalta ja käännä samalla mustaa säätörengasta niin, että sisäkehällä näkyvä haluamasi lukema on pienen punaisen viivan kohdalla. Voi olla aika tiukka ja vaikea säätää juuri tarkalleen. Käännä itään tai länteen sen mukaan mitä lukema on. Itä ja länsi on merkitty kompassin pohjaan. ? Plus-merkkinen lukema on itäistä (east) eli punainen viiva käännetään idän puolelle. ?
    • Katso esim. sivulta NOAA's Magnetic Declination Estimated Value Calculator. Sijainnin, johon kompassin säädät saa esim. iPhonen Kompassi-applikaatiosta asteina. Syötä arvot esim. Latitude 62 10 10 N ja Longitude 27 0 10 E. Tuloksena esim. 10 astetta 11' E +- 27'. Laskuri näyttää Google-kartalla myös sijainnin.
      • 68°07,782' -muotoiset voit ensin muuttaa https://www.geoplaner.com -sivustolla syöttämällä ne dd° mm.mmm' -lomakkeeseen ja katsomalla sitten arvot kohdasta dd° mm' ss.s", josta pyöristä sekunneista viimeinen desimaali pois kaksilukuiseksi.

Pienet kopassit kaulaan[muokkaa]

  • Silva Metro
  • Silva Compass 9
  • Suunto M-9

Kompassin käyttö[muokkaa]

Suunnan ottaminen kompassiin kartalta[muokkaa]

  1. Aseta kompassin pitkä sivu lähtöpisteestä päämäärää kohden, niin että kulkunuoli kompassin pohjalevyssä osoittaa päämäärää kohden.
    1. Itse asiassa ei ole väliä miten päin kartta on, mutta saattaa olla helpompi hahmottaa jos kartta on asetettu pohjoinen ylöspäin eli voit lukea kartan tekstit normaalisti. Pohjoinen on silloin kartassa ylhäällä.
  2. Kierrä kompassin rengasta kunnes kääntyvät pohjois-eteläviivat renkaassa ovat samansuuntaiset kartan pysty- eli koordinaattiviivojen kanssa JA käännettävän renkaan hahlo tai N-merkki osoittaa karttapohjoiseen (eli kartan yläreunaa kohti. Yläreuna on kartan yläreuna kun kartan tekstit on luettavissa normaalisti oikeinpäin)
  3. (Tee mahdolliset mahdolliset korjaukset kääntämällä korjauksen verran käännettävää rengasta). Katso ohje alla.

Suunnan siirtäminen maastoon[muokkaa]

  1. Pidä kompassia vaakatasossa edessäsi, että neula pääsee pyörimään vapaasti.
  2. Käänny niin että punainen pohjoispää pyörivästä neulasta on hahlon tai N-merkin välissä.
  3. Kompassin pohjalevyn nuoli tai kompassin sivu osoittaa nyt kulkusuunnan määränpäähän.
  4. Katso kulkusuunnasta mahdollisimman kaukaa selkeä maamerkki, jota kohdin lähdet kulkemaan.
  5. Saavuttuasi kyseiselle maamerkille, toista edelliset vaiheet etsien uusi maamerkki.
  6. Tee näin kunnes saavut perille.
  • Jos et ole tehnyt korjausta suuntaa kartalta ottaessasi, ajaudut kohteesta sivuun korjauksen verran, jos muutoin olet tehnyt kaikki tarkasti. Pitkällä matkalla tämä saattaa olla jopa satoja metrejä.
  • Jos teit kaikki tarkalleen oikein kuljet suoraan määränpään yli (tai törmäät siihen). Sinun tulee siis myös laskea tarvittaessa kuljettua matkaa.
    • mittaa kartalta etäisyys senteissä ja muunna se kartan mittakaavan mukaan metreiksi, joita kulkiessasi sitten lasket askeleillasi.
  • Kulkiessa kannattaa kuitenkin samalla seurata kartasta kulkemista ja erilaisia maamerkkejä, joita voit verrata kartassa näkyviin. Tällaisia ovat myös korkeuserot. Hyviä maamerkkejä ovat joet ym. selkeät merkit, joiden yli ei voi huomaatta kulkea.
  • Mitä pitempi kuljettava matka on, sitä enemmän kuitenkin esimm. seuraavat asiat saattavat johtaa suoralta linjalta sivuun eli aiheuttaa eksymää:
    • epätarkka suunnan otto kartalta,
    • metalliesineiden ja sähkölaitteiden tai maaston aiheuttama neulan kääntyminen (suunnan otto esim. auton vieressä),
    • maamerkkien hukkaaminen kulkiessa.

Kohteeseen löytäminen kartan avulla[muokkaa]

  1. Aseta kompassin pitkä sivu lähtöpisteestä päämäärää kohden, niin että kulkunuoli kompassin pohjalevyssä osoittaa päämäärää kohden.
  2. Käännä karttaa koskematta kompassiin, niin että kompassin punainen nuoli osoittaa kartan pohjoiseen eli yläreunaan.
  3. Kartta on nyt maaston kanssa samassa asennossa ja kompassin kulkunuoli tai kompassin suora sivu osoittaa kohteeseen.
  4. Valitse kohteesta tai siltä suunnalta maamerkki, jota kohti kuljet.
    1. mitä pitemmältä voit valita kohteen sen tarkempi suunta on.
    2. jos kohde häviää välillä näkyvistä, valitse välikohteita tai katso suuntaa kopassista.
  5. Saavuttuasi valitsemallesi maamerkille, valitse uusi kompassin avulla kunnes tavoitat kohteen.

Annetun lukeman (suunta) mukaan kulkeminen[muokkaa]

Kun tiedät suunnan (bearing) asteluvun

  1. Säädä asteluku kompassiin
  2. Pidä kopassi vartalosi edessä ja vaakatasossa, jotta neula voi liikkua vapaasti
  3. Käänny kunnes neulan punainen pää on punaisen hahlon kanssa päällekkäin
  4. Kasvosi ja kompassin kulkunuoli tai kompassin suora sivu osoittaa nyt kohteeseen.
  5. Valitse kohteesta tai siltä suunnalta maamerkki, jota kohti kuljet.
    1. mitä pitemmältä voit valita kohteen sen tarkempi suunta on.
    2. jos kohde häviää välillä näkyvistä, valitse välikohteita tai katso suuntaa kopassista.
  6. Saavuttuasi valitsemallesi maamerkille, valitse uusi kompassin avulla kunnes tavoitat kohteen.

Suunnan ottaminen maastosta[muokkaa]

  1. Osoita kompassin kulkunuolella (travelarrow) tai kompassin suoralla sivulla haluttuun kohteeseen ja pidä kompassi siinä asennossa.
    1. Jos käytät peilikompassia aseta kohde keskelle tähtäysikkunaa ja käännä peiliä niin, että näet peilistä neulan
  2. Pidä kompassi vaakatasossa, jotta neula voi liikkua vapaasti
  3. Käännä kompassin säätörengasta (rotating dial) kunnes punainen nuoli on neulan punaisen pään kanssa päällekkäin
    1. Jos käytät peilikompassia menettele samoin peilin kautta säätäen.
  4. Katso astelukema
  5. Kulje kohteeseen pitämällä neulan punainen pää ja punainen hahlo päällekkäin ja kulkemalla kulkunuolen suuntaan tai kompassin suoran sivun suuntaan.
  6. Tee säätö uudestaan kohteeseen jos olet esimerkiksi ajautunut sivuun.

Sijainnin määritteleminen kartalle[muokkaa]

  1. Valitse kolme maamerkkiä, joiden sijainnin tiedät myös kartalla
  2. Osoita maamerkkiä nro. 1. ja ota suunta maastosta kuten edellä on kerrottu
  3. Aseta kompassi kartalle niin että suoran sivun yksi pääty on maamerkin päällä
  4. Käännä kompassia niin, että punainen nuoli on punaisen hahlon kassa päällekkäin ja samalla maamerkissä
  5. Piirrä kompassin sivua pitkin niin pitkä viiva kuin on tarvetta (riippuu etäisyydestä kohteesta ja kartan mittakaavasta)
  6. Toista sama maamerkeille nro. 2. ja 3.
  7. Sijaintisi on kolmen viivan muodostaman kolmion keskellä.

Karttakorjaus[muokkaa]

Käsitteet[muokkaa]

  • Leveyspiiri - katso sivu Koordinaatit#Käsitteet
  • Pituuspiiri - katso sivu Koordinaatit#Käsitteet
  • 1° (aste) = 60' (minuuttia)
  • Pohjoissuunta perustuu magneettiseen pohjoiseen. Pohjoissuuntia ovat:
    • Neulapohjoinen (NeP) – sijaintipaikan magneettisen kentän suunta eli neulapohjoinen sijaitsee magneettisen pohjoisnavan suunnassa eli suunta, johon kompassin neulan pohjoispää osoittaa. Tällä hetkellä sijaitsee Kanadan arktisilla saarilla liikkuen nyt itää kohden. http://geomag.nrcan.gc.ca/calc/mdcal-en.php
  • Napapohjoinen (NaP, maantieteellinen pohjoinen) – sijaintipaikan meridiaanin osoittama suunta eli osoittaa pohjoisnavan suuntaan. Napapohjoinen on sidottu ETRS89-koordinaattijärjestelmään, joka taas on kiinnitetty ajanhetkeen eli tässä tarkoitettu napapohjoinen ei siirry.
    • Pohjoisnapa - maan pyörimisakselin päässä oleva, vaihtaa paikkaansa.
  • Karttapohjoinen (KP, Grid North) – projektiokaistan keskimeridiaanin suunta eli kartan pohjoisakselin suunta eli karttaan piirrettyjen pystysuorien koordinaattiviivojen suuntainen. Karttapohjoinen on Suomessa ainoastaan keskimeridiaanilla 27°E sama kuin napapohjoinen. KP tarkoittaa myös kaistapohjoinen (Zone North).


  • Pohjoisluku (annual variation)– karttapohjoisen ja halutun suunnan välinen kulma.
  • Kompassisuunta (KS) - Otetaan maastosta kompassilla suunta
  • Tosisuunta (TS) - Otetaan kartalta kompassilla tai piirtämällä
  • Magneettisuunta (MS) - laskennallinen tosisuuntaa ja erantoa käyttäen
  • Eranto (ER) - napapohjoien ja neulapohjoisen välinen kulma.
  • Vuotuinen muutos - eranto muuttuu vuosittain. Se on itään (+) tai länteen (-). Ilmoitetaan siitä vuodesta kun kartta on painettu.
  • Eksymä (EKS) -


  • Neulaluvun korjaus (NEK, Magnetic Correction) – kompassin neulan (neulapohjoinen) ja halutun suunnan välinen kulma. Eli neulapohjoisen (neulan osoittama suunta magneettiselle pohjoisnavalle) ja napapohjoisen (kartan meridiaanin osoittama suunta pohjoisnavalle) kulma.
    • Vuotuinen muutos. Etumerkki osoittaa korjauksen maastosta mitattuun suuntaan, kartalta otettuun muutettava päinvastoin. Suomessa yleensä + eli itäinen (E)
  • Napaluvun korjaus (NAK, True North Correction) – Napapohjoisen ja karttapohjoisen kulma. Napapohjoisen ja halutun suunnan välinen kulma.
  • Kokonaiskorjaus (KOK) – Pohjoisluvun ja neulaluvun erotus. Saadaan laskemalla tai kartasta.
  • Yhteiskorjaus (YK) – kokonaiskorjauksen ja ominaiskorjauksen summa. Saadaan laskemalla.
  • Ominaiskorjaus (OK, "okki") – Saadaan laskemalla.
  • Suuntakulma – mittasuunnan ja pohjoissuunnan välinen kulma
KOK = NEK + NAK
PL = KOK + NEL
YK = KOK + OK
YK = PL – NEL
OK = YK – KOK
  • Esimerkkejä
    • (NEK +105 piirua) + (NAK -5 piirua) = KOK +100 piirua
    • (OK +5 piirua) + (KOK +100 piirua) = OK +105 piirua

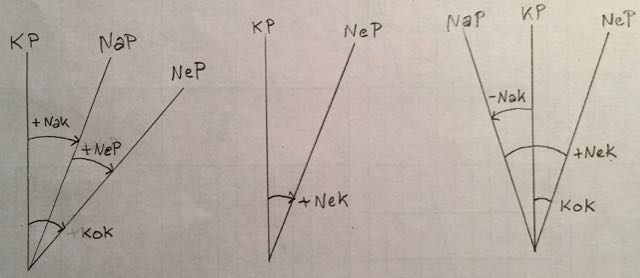

IMG 9679.jpg

Eranto (kokonaiskorjaus, KOK, Total Correction)[muokkaa]

Kompassineulan magneettisen pohjoisen (NeP) ja karttapohjoisen (KP, kartan viivojen) välinen ero.
  • Itäinen plus-eranto (E) on + -merkkinen. Suomessa yleensä.
  • Läntinen minus-eranto (W) on – -merkkinen.
  • Eranto kartan alueella on merkitty yleensä kartan reunaan tai nk. erantoruusuun. Katso alla esimerkkejä.
  • Esimerkki:
    • NEK = +10°75' kartalla vuonna 2010
    • NAK = –5°25'
    • Vuotuinen muutos +0,10°' (itään). Vuonna 2016: 2016 – 2010 = 6 vuotta * 10' = +0°60'

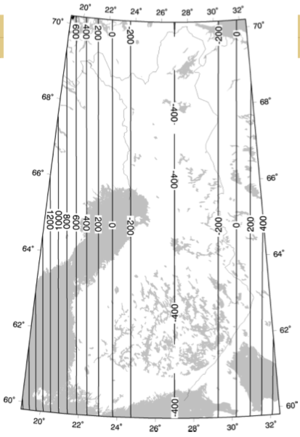

    • ETRS-TM35FIN-koordinaatiston keskimeridiaanin 27° kulkee suunnilleen Kotka - Utsjoki.
    • Keskimeridiaanin 27° itäpuolella KOK = NEK – NAK = +10,75 – -5,25 = +16°
    • Keskimeridiaanin 27° länsipuolella KOK = NEK + NAK = +10,75 + -5,25 = +5,5°
    • Huomioidaan vuotuinen muutos KOK = KOK + vuotuinen muutos = +5°50'+ +0°60' = +6°10'
    • Eranto on keskimeridiaanin länsipuolella +6°10' itäistä.

Otettaessa suunta kartalta ja siirrettäessä se maastoon[muokkaa]

  • Sääntö: Kun suunta on otettu kartalta (TS), käännetään rengasta vähentämällä plus-eranto (+, itäinen, E) tai lisäämällä minus-eranto (-, läntinen, W).
  1. Erannonkorjausta tehdessäsi katso renkaan reunasta kartalta ottamasi suunnan astemäärä (TS).
  2. Jos eranto on itäistä (+, E), VÄHENNÄ ko. erannon astemäärä komassissa olevasta suunnasta ja käännä kompassin säätörengas kyseiseen astenmäärään. Nyt sinulla on korjattu suunta kohteeseen! TS – KOK = KS.
    1. esim. TS (kompassissa) 100° - KOK (+6°10') = 100 - 6,10 = 93°90' (tämä säädetään kompassiin).
    2. huomaa merkkien vaihto kun haetaan kompassisuuntaa eli vähennetään eranto kartalta otetusta tosisuunnasta.
  3. Jos eranto on läntistä (-, W), LISÄÄ ko. astemäärä.

Otettaessa suunta maastosta ja siirrettäessä se kartalle[muokkaa]

  • Otetaan maastosta suunta. Suomessa lisätään lukemaan eranto.
  • KS + KOK = TS eli mennään toteen.

Esimerkkejä merkintätavoista[muokkaa]

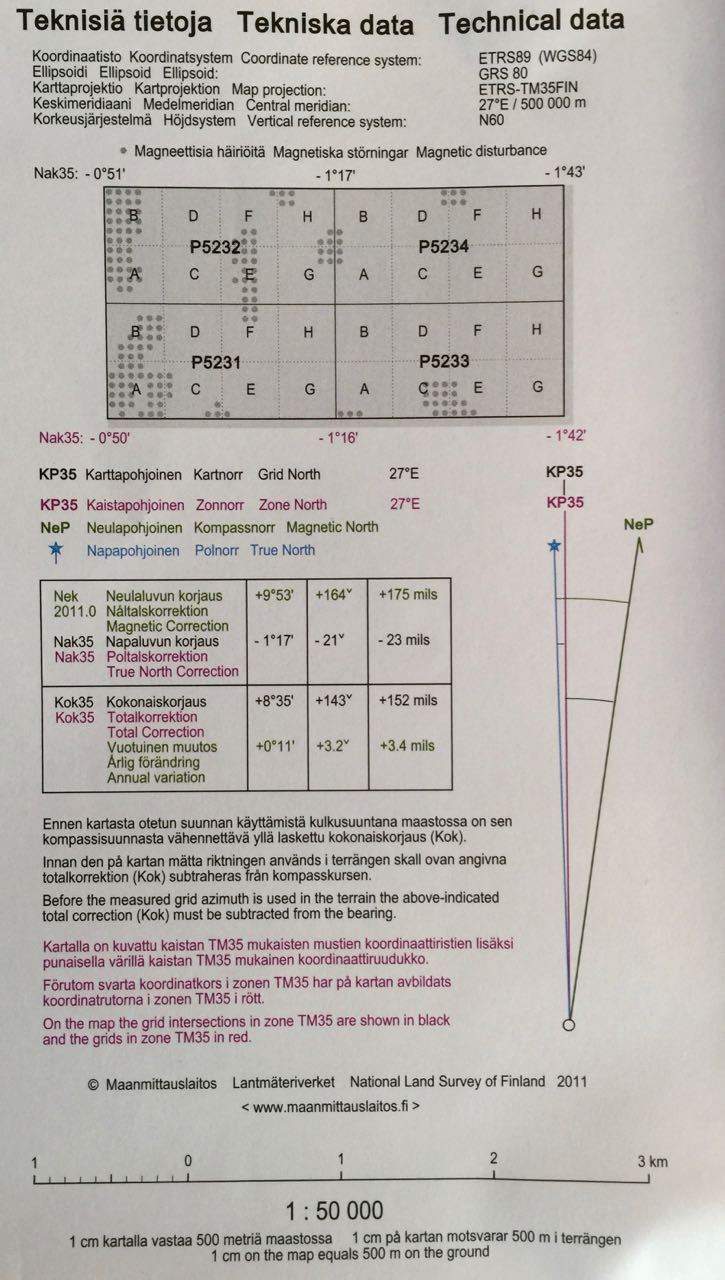

IMG 8756.jpg

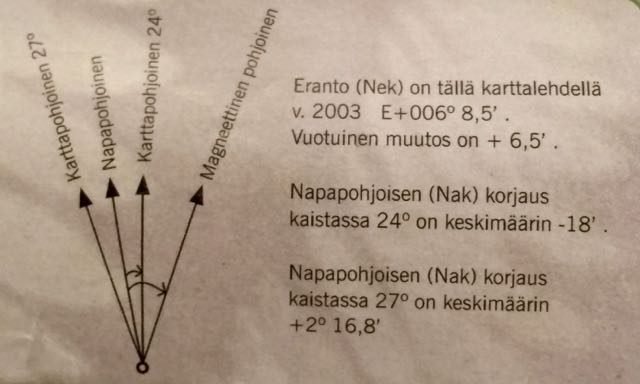

IMG 8757.jpg

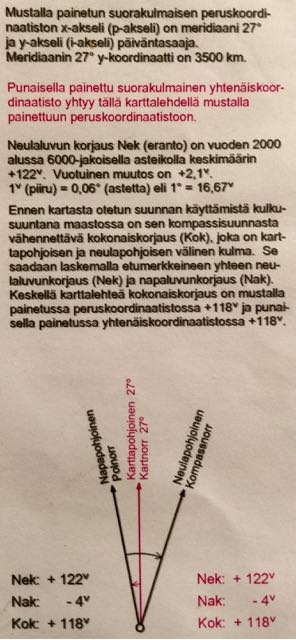

IMG 8758.jpg

Piiru (v)[muokkaa]

Kulma, jota vastaavan kaaren pituus on 1/1000 säteestä à 0°3' 26,26482".
1° = 17 piirua
Esim. 132 piirua / 17 = 7,8°
  • Täysi ympyrä 6283,19 piirua.
  • Piirujärjestelmä 1/6300. Suomessa 1/6000 joka on täysi kulma.
  • 1 piirun eranto aiheuttaa maastossa 1 km matkalla 1 m virhettä.
  • Yksi 60–jakoisen kompassin 1 jako osa on 100 piirua eli 6°
Pohjoinen 00-00, 0000, 6000 piirua
Itä 15-00, 1500
Etelä 30-00, 3000
Länsi 45-00, 4500
  • Esim. 45-00 + 120 piirua = 46-20

Muuntotaulukko kompassille piirut - asteet[muokkaa]

Laskennassa käytetty arvoa 6000 v / 360° --> 1° = 16,66667v

Lataa Excel-taulukkona: Media:tietopiirutjaasteet.xls

PIIRU ASTE PIIRU ASTE PIIRU ASTE
00-00 0 20-00 120 40-00 240
01-00 6 21-00 126 41-00 246
02-00 12 22-00 132 42-00 252
03-00 18 23-00 138 43-00 258
04-00 24 24-00 144 44-00 264
05-00 30 25-00 150 45-00 270
06-00 36 26-00 156 46-00 276
07-00 42 27-00 162 47-00 282
08-00 48 28-00 168 48-00 288
09-00 54 29-00 174 49-00 294
10-00 60 30-00 180 50-00 300
11-00 66 31-00 186 51-00 306
12-00 72 32-00 192 52-00 312
13-00 78 33-00 198 53-00 318
14-00 84 34-00 204 54-00 324
15-00 90 35-00 210 55-00 330
16-00 96 36-00 216 56-00 336
17-00 102 37-00 222 57-00 342
18-00 108 38-00 228 58-00 348
19-00 114 39-00 234 59-00 354

Aste (°)[muokkaa]

1 jako-osa = 2°
täysi kulma = 360°
  • Minus –merkkiset vähennetään - + - -

Suunnistus ajalla, kellolla[muokkaa]

Tuntiviisari aurinkoa kohti, etelä on tuntiviisarin ja kello 12 välissä
  • Huomioi talvi-/kesäaika.
    • Talvella:
    • Kesällä:
  • Huomioi myös sijainti itä - länsi -suunnassa. Esim. Joensuun seudulla aurinko on talvella etelässä n. kello 11:45 (laskettu sivun [1] tietojen pohjalta)

Suunnistus maastomerkeistä[muokkaa]

Pohjantähti[muokkaa]

  • Pohjantähti osoittaa ?-pohjoiseen

Otavan oman mitan päässä suunnilleen Otavan kahden etummaisen tähden muodostamalla linjalla.

Suuntavaisto[muokkaa]

”Määritellään pohjoinen, johon nähden oma suunta puolitietoisesti huomioidaan.

Muurahaispesä[muokkaa]

Julkisivu ehkä etelään, mutta ainakaan ei pohjoisen puolelle. Suhtaudu varauksella!

Kuu[muokkaa]

  • Kuu vähenee, kun vasen puoli on valaistu "vasen valaistu - vähenee".
  • Kun kuu muodostaa P -kirjaimen se kasvaa
  • Kun kuu muodostaa K -kirjaimen se vähenee

Etäisyys ja näkyvyys[muokkaa]

  • Matkan jakaminen osiin kiintopisteiden avulla ja laskemalla niiden väliset etäisyydet.
  • Ojenna kompassia pitävä käsi eteen 70 cm päähän silmästä, katso kohteen korkeus asteikolta millimetreinä, arvioi kohteen korkeus ja tee laskutoimitus: 700 mm / kohteen korkeus asteikolla mm x kohteen arvioitu korkeus metriä = etäisyys metriä.

Arvioidaan matka liian lyhyeksi[muokkaa]

  • veden yli
  • tasaisen pellon yli
  • aaltoilevan maaston yli
  • kun kohde erottuu selvästi taustasta
  • aurinko takana
  • kohde kirkkaasti valaistu
  • ylä- tai alamäkeen
  • korkealla

Arvioidaan matka liian pitkäksi[muokkaa]

  • virtaavaa vettä pitkin
  • suoraa tietä pitkin
  • sumussa
  • vastavalossa
  • metsässä
  • maassa tai polvillaan oltaessa
  • tausta kohteen värinen
  • ilma väreilee lämmöstä

Näkyvyys[muokkaa]

  • Erittäin vahva sumu 0 – 30 m
  • Vahva sumu tai erittäin sakea lumipyry 30 – 500 m
  • Kohtalainen sumu tai sakea lumipyry 200 – 300 m
  • Heikko sumu tai sakea lumipyry 300 – 1 000 m
  • Ume tai kohtalainen lumipyry 1 – 2 km
  • Utu, erittäin tiheä sade, tihkusade tai heikko lumipyry 2-4 km
  • Sade, heikko tihkusade tai sankka auer 4 – 10 km
  • Heikko sade tai auer 10 – 20 km
  • Ohut auer 20- 30 km
  • Kirkas, kuulakka ilma yli 30 km
  • tehtaan piiput ja kirkontornit 15-20 km
  • isot rakennukset ja puut 8 km
  • tunturimaja erottuu noin 4 km
  • ikkunat 4 km
  • muurattu savupiippu 3 km
  • Kanootista näkee toisen melojan noin 3 kilometrin päästä ennen kuin horisontti kaartuu
  • ihminen 1-2 km
  • puhelintolppa 1 km
  • ikkunanpuitteet 500 m
  • vaatteiden väri 250 m
  • kasvot 150 m selvästi
  • ihmisen silmät 50-60m
  • Kahden metrin korkeudelta horisontti, näköpiiri yltää 5,3 kilometriin. Lasketaan kaavalla: 3 856 x neliöjuuri katsojan korkeudesta metreinä.???
