Harley-Davidson Panhead

Kohteesta Wikikko - kansan taitopankki
Loikkaa: valikkoon, hakuun

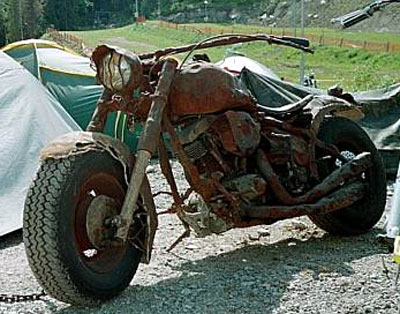

Himoksella vuonna 2000

Keskustelufoorumeita[muokkaa]

Korjausohjeita ja sivuja Wikikossa[muokkaa]

Katso luokka Kulkuneuvot

Korjausoppaat ja kirjallisuus[muokkaa]

Katso sivu Harley-Davidson kirjallisuus

Tästä sivusta[muokkaa]

Virallisempia nimityksiä sanoille voi vapaasti muuttaa ja suomentaa. Katso myös vikojen syistä sivulta Harley-Davidson Panhead käynnistys ja ajaminen. Jos olosuhteet ovat märät, kuraiset tai erittäin pölyiset 1200 km ja 2400 km huollot tulee tehdä 800 km ja 1600 km välein.

Ennen jokaista ajoa[muokkaa]

HD ohje[muokkaa]

  • Renkaiden kunto, pinnojen suoruus ja kireys ja vanteen kunto
  • Renkaiden paine
    • 70 kg painavalla 4.00" renkaalla edessä ?0,9? bar(14 lbs) ja takana ?1,1? bar (16 lbs). 5.00" renkaalla edessä ?0,8? (12 lbs) ja takana ?0,9? (14 lbs.). Jokainen lisä 20 kg eteen lisää ?0,07? bar (1 lb) ja taakse ?0,14? bar (2 lb).
  • Jarrujen toiminta ja vuotaako takajarrun jarruneste (joissain malleissa)
  • Kytkimen ja kaasun toiminta
  • Vaihteen vaihtimen toiminta
  • Valojen toiminta
  • Polttoaineen määrä
  • Moottoriöljyn määrä
  • Vaihteistoöljyn määrä
  • Ohjauksen toiminta
  • Äänitorven toiminta
  • Ketjun kireys
  • Ketjun voitelun tarve

Muuta[muokkaa]

  • Öljy ja polttoainevuodot
  • Etu- ja takajousitus
  • Pakoputkien kiinnitys
  • Jalan kunto ja sen jousi
  • Peilien suuntaus

Tarpeen mukaan tai pesun, sateen jälkeen[muokkaa]

  • Liikkuvat osat, joita ei rasvata voidellaan säännöllisesti ja tarpeen vaatiessa.
  • Vaijerit ja erityisesti niiden päät

Tarpeen mukaan tai vähintään öljynvaihdon yhteydessä[muokkaa]

  • Ilmansuodatin vaihdetaan tai puhdistetaan bensalla tai liuottimella, uudelleenöljytään. Useammin pölyisissä olosuhteissa ja erittäin pölyisissä päivittäin.

1200 km välein tai kun tarvetta[muokkaa]

  • Voitele etujarrun kahvan liikkuvat osat ja vaijeri öljyllä

1600 km välein[muokkaa]

HD ohje[muokkaa]

  • Voitele ketju
  • Akkunesteen määrä
  • Ketjun kireyden säätö
  • Jarrunesteen määrä hydraulitakajarrullisissa
  • Tarkista vaihteistoöljyn määrä ja lisää tarvittaessa täyttöaukon tasoon?. Tai joka toinen viikko kumpi tulee ensimmäisenä.
  • Katkojankärkien nokka?? erittäin kevyellä kerroksella rasvaa

2400 km välein[muokkaa]

Joissakin ohjeissa vain 2400 km huolto vuorottelee 8000 km huollon kanssa.

  • Tarkista moottoriöljyn kunto
  • Rasvaa:
    • etujarrun käyttövipu jarrurummun ulkopuolella. Varo voitelemasta liikaa ettei rasva kulkeudu jarrupintoihin.
    • etujarrun rummun laakeri? Varo voitelemasta liikaa ettei rasva kulkeudu jarrupintoihin.
    • kytkinpolkimen akseli
    • satulan etutangon sarana
    • takajarrun käyttövipu jarrurummun ulkopuolella. Varo voitelemasta liikaa ettei rasva kulkeudu jarrupintoihin.
    • takajarrupolkimen akseli
    • takajarruakselin vipu (poikittainen)
    • etuakseli. Varo voitelemasta liikaa ettei rasva kulkeudu jarrupintoihin.
    • taka-akseli. Varo voitelemasta liikaa ettei rasva kulkeudu jarrupintoihin.
  • Öljyä:
    • hallintalaitteiden liitokset, kuten kytkin, vaihteen vaihtaja, jarrut, etujarruvaijeri, sytytys- ja kaasuvaijeri päistä
  • Puhdista ja tarkista ilmansuodatin
  • Tarkista toisioketju (irrota), puhdista ja voitele. Säädä ketju.
  • Tarkista ensiöketjun riittävä voitelu. Säädä ketju.
  • Puhdista ketjunöljyämisreitti
  • Tarkista kytkin ja kytkimen säätimet. Säädä tarvittaessa.
  • Tarkista jarrut. Säädä tarvittaessa.
  • Tarkista kaikki mutterit, pultit ja ruuvit ja kiristä löystyneet
  • Tarkista renkaan kiinnitysruuvit? ja kiristä tarvittaessa. Nämä ruuvit täytyy olla hyvin tiukassa.
  • Tarkista akselien mutterit ja haarukoiden ruuvit
  • Tarkista etu- ja takavanteiden pinnat ja niiden kireys
  • Puhdista ja huuhtele polttoainesuodatin
  • Irrota kaasuttimen polttoainekammion tyhjennysruuvi ja huuhtele kammio
  • Tarkista akkunesteen määrä ja lisää tarvittaessa tislattua vettä.
  • Tarkista kaikki sähköjohdot.
  • Tarkista kytkimet ja valot
  • Säädä moottori täysin, sisältäen: katkojankärjet, ajoitus, venttiilienvälykset, sytytystulpat, kaasuttimen säätö ja äänenvaimentimen puhdistus.
  • Katso että lataus- ja öljynpainemerkkivalot sammuvat kun moottori käy tyhjäkäyntiä nopeammin.
  • Aja moottoripyörällä tarkistaen kaasuttimen säätö ja muu toimivuus.

3200 km välein[muokkaa]

  • Vaihda moottoriöljyt. Pölyisissä ja talvella useammin

HD ohje[muokkaa]

  • Voitele satulan hyppykeppi ja sarana
  • Voitele satulan post roller and bolt ??
  • Voitele takajarrupolkimen akseli
  • Voitele jalkavaihdevalitsimen akseli
  • Voitele käsikytkimen tehostimen akseli
  • Voitele etu- ja taka-akselit
  • Voitele jalkakytkimen polkimen akseli
  • Voitele pivot shaft laakerit ??
  • Voitele vaijerit
  • Voitele jarru ja kytkin kahvat
  • Voitele jalkakytkimen tehostimen tangon tappi ??
  • Voitele vaihteen valitsimen liikkuvat osat
  • Rasvaa laturin laakeri (1960 asti)
  • Puhdista ja/tai vaihda öljynsuodatin
  • Puhdista tappet oil screen (1952-1965) ??
  • Puhdista bensansuodatin
  • Tarkista ja säädä ensiövedon ketju tarvittaessa
  • Tarkista etu- ja taka ketjujen öljyimen toiminta jos sellainen on
  • Tarkista ja säädä kytkin tarvittaessa
  • Tarkista ja säädä sytytyskärjet tarvittaessa
  • Tarkista ja säädä sytytysennakko tarvittaessa

8000 km välein tai kerran vuodessa jos alle 8000 km[muokkaa]

HD ohje[muokkaa]

  • Voitele virranjakajan akseli
  • Voitele nopeusmittarin vaijeri
  • Voitele kaasukahvan spiraali ??
  • Voitele sytytyksensäätökahvan spiraali (1964 asti) ??
  • Rasvaa etu- ja taka-akselin keskiosat ??
  • Rasvaa sivuvaunun renkaan akselin keskiosa ??
  • Voitele moottorin compensating sprocket ??
  • Rotate tires ??
  • Vaihda sytytystulpat
  • Tarkista ja säädä sytytysennakko
  • Tarkista laturin brushes ja vaihda tarvittaessa ??
  • Tarkista rubber shock bushings ja vaihda tarvittaessa ??
  • Voitele laturin akseli ja käämi? "A" rasvalla

16 000 km välein[muokkaa]

HD ohje[muokkaa]

  • Repack the sing arm pivot shaft bearings ??
  • Rasvaa laturin laakeri (1961 eteenpäin)

24 000 km välein[muokkaa]

  • Nopeusmittarin vaijeri. Irrota vaijeri ja voitele siihen tarkoitetulla voiteluöljyllä, ei rasvalla.

80 500 km välein[muokkaa]

HD ohje[muokkaa]

  • Etuakselin laakerit rasvataan "A" -rasvalla.

Kahdesti vuodessa tai tarvittaessa[muokkaa]

  • Sytytyksen säätö- ja kaasukahvat avataan, puhdistetaan ja rasvataan
